液氮絕熱管路作為輸送 - 196℃低溫介質的關鍵通道，管路連接部位是冷量泄漏、真空失效、漏液、結霜結冰的高發位置。連接結構設計、接頭選型、裝配工藝直接決定整條管線的保冷效果與長期運行可靠性。本文結合真空絕熱液氮管路現場應用經驗，梳理主流連接形式、適用場景、優缺點與施工注意事項，供設備運維、工程選型人員參考。

　　一、硬管法蘭連接

　　真空絕熱液氮硬管普遍采用雙層套管結構，內管輸送液氮，夾層維持真空實現絕熱。法蘭連接是長距離固定管線最常用方案。連接結構：內管采用焊接對接，外層真空護管配套法蘭組件，內外管法蘭位置設置隔熱補償結構，降低熱橋傳導。 適用場景：固定敷設的工業液氮輸送主干管路、凍干機組、低溫試驗設備永久性管線。優勢：連接剛性強，抗震性能較好，密封穩定，便于分段拆裝檢修，可承受一定壓力波動，適合大口徑絕熱管路。需要關注要點：

　　內外法蘭裝配需保證同軸度，避免強行對中產生裝配應力，低溫收縮后引發焊縫開裂;

　　法蘭密封墊片必須選用耐低溫材質，禁止使用普通橡膠墊片;

　　法蘭連接處極易形成熱橋，選型優先選用帶隔熱隔圈的低溫專用法蘭組件;

　　裝配完成后需要復核夾層真空密封性，防止空氣滲入破壞絕熱性能。

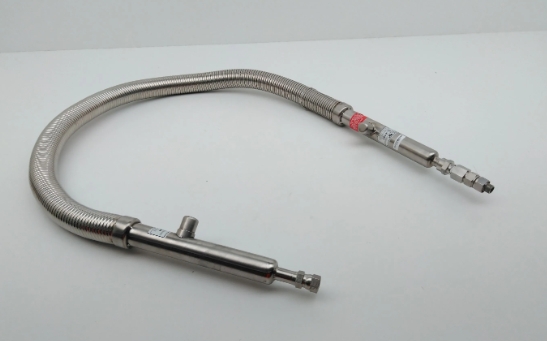

　　二、真空軟管快速接頭連接

　　真空絕熱液氮軟管依靠柔性結構適配設備位移、拆裝需求，配套快速接頭廣泛應用于移動補液場景。 適用場景：液氮罐向設備臨時補液、移動式杜瓦裝卸、設備需要頻繁拆裝管路、存在小幅位移補償工況。優勢：拆裝便捷，柔性管線可補償安裝偏差，無需復雜焊接作業，施工周期短。注意事項：

　　區分通用快速接頭與低溫真空專用接頭，普通接頭無真空夾層延伸結構，接頭位置冷損大、極易結霜;

　　連接到位后確認鎖扣完全咬合，防止介質壓力作用下接頭松脫;

　　避免軟管長期扭曲、擠壓，防止內層輸送管疲勞破損;

　　不適合作為長期固定主干管線使用，多用于間歇輸送工況。

　　三、波紋管補償器焊接連接

　　管路受溫度變化會產生熱脹冷縮，純剛性管線容易累積應力，波紋管段常集成在管路連接節點。 適用場景：長距離固定絕熱管線、設備接口存在相對位移、需要吸收低溫收縮應力的管段。連接形式：波紋管兩端與內管焊接，外層護管配套伸縮結構，夾層保持連續真空。優勢：有效釋放低溫收縮產生的機械應力，保護內管焊縫，降低焊縫滲漏風險。選型提醒：波紋管不可過度拉伸、壓縮安裝，預留合理補償量;外層護筒不能限制波紋管正常形變。

　　四、卡套式連接

　　小口徑取樣管線、儀表引壓管路常采用卡套連接結構，一般應用于不帶真空夾層的小型分支管路。 適用場景：DN10 及以內小口徑低溫支管、氮氣取樣管路、儀表供氣線路。優勢：現場無需焊接，裝配靈活，便于后期改造調整。局限：不適合大流量液氮主干輸送，不建議直接用于真空絕熱主管;卡套密封對管道外徑精度、裝配扭矩要求嚴格，扭矩不當易出現低溫泄漏。

　　五、螺紋連接

　　螺紋結構在低溫管路中應用場景較窄，大多用于閥門、安全閥小型附件接口。 適用場景：低溫閥門、安全附件、小型罐體泄壓口短接。不推薦作為長距離輸送管路主連接方式。實操要點：選用低溫專用螺紋密封填料;嚴禁普通生料帶直接長期用于持續低溫工況;螺紋連接位置冷橋明顯，外露部位容易大面積結霜。

　　六、不同連接方式選型參考要點

　　永久性固定主干輸送管線：優先雙層真空硬管法蘭焊接結構，搭配波紋管補償單元吸收熱冷形變;

　　需要頻繁拆裝、移動補液工況：選用真空絕熱軟管 + 低溫快速接頭;

　　小口徑儀表分支管線：可采用卡套連接;

　　閥門、安全附件接駁位置：采用低溫螺紋或者小型法蘭

　　七、通用施工與運維注意事項

　　所有接頭裝配前清理管路內部雜質、金屬碎屑，防止異物進入管路劃傷密封面;

　　低溫管路連接優先控制熱橋，接頭外露區域越多，冷損越高，結霜、結冰現象越明顯;

　　焊接作業控制焊接質量，內管焊縫滲漏是液氮管路最常見故障，必要時開展檢漏;

　　管線連接完成后進行氣密性測試，真空絕熱管路還需監測夾層真空度變化;

　　運行期間定期觀察各連接部位結霜情況，局部異常持續結霜通常預示密封受損、真空泄漏;

　　管路布置預留檢修空間，重點接頭位置避免封閉包裹，方便日常巡檢檢漏。

　　液氮絕熱管路連接方式沒有統一最優方案，核心依據管線口徑、使用形式(固定 / 移動)、輸送時長、拆裝頻率綜合選擇。固定主干管線注重長期密封性與應力補償，間歇移動補液場景側重柔性拆裝。同時所有連接節點都是絕熱系統薄弱點，在選型、裝配階段控制熱橋、保證密封性能，才能減少冷量損耗，降低漏液、結冰等故障概率，保障低溫系統穩定運行。液氮管路
